Светодиодная печатная плата Orphek Atlantik iCon LED PCB Upgrade

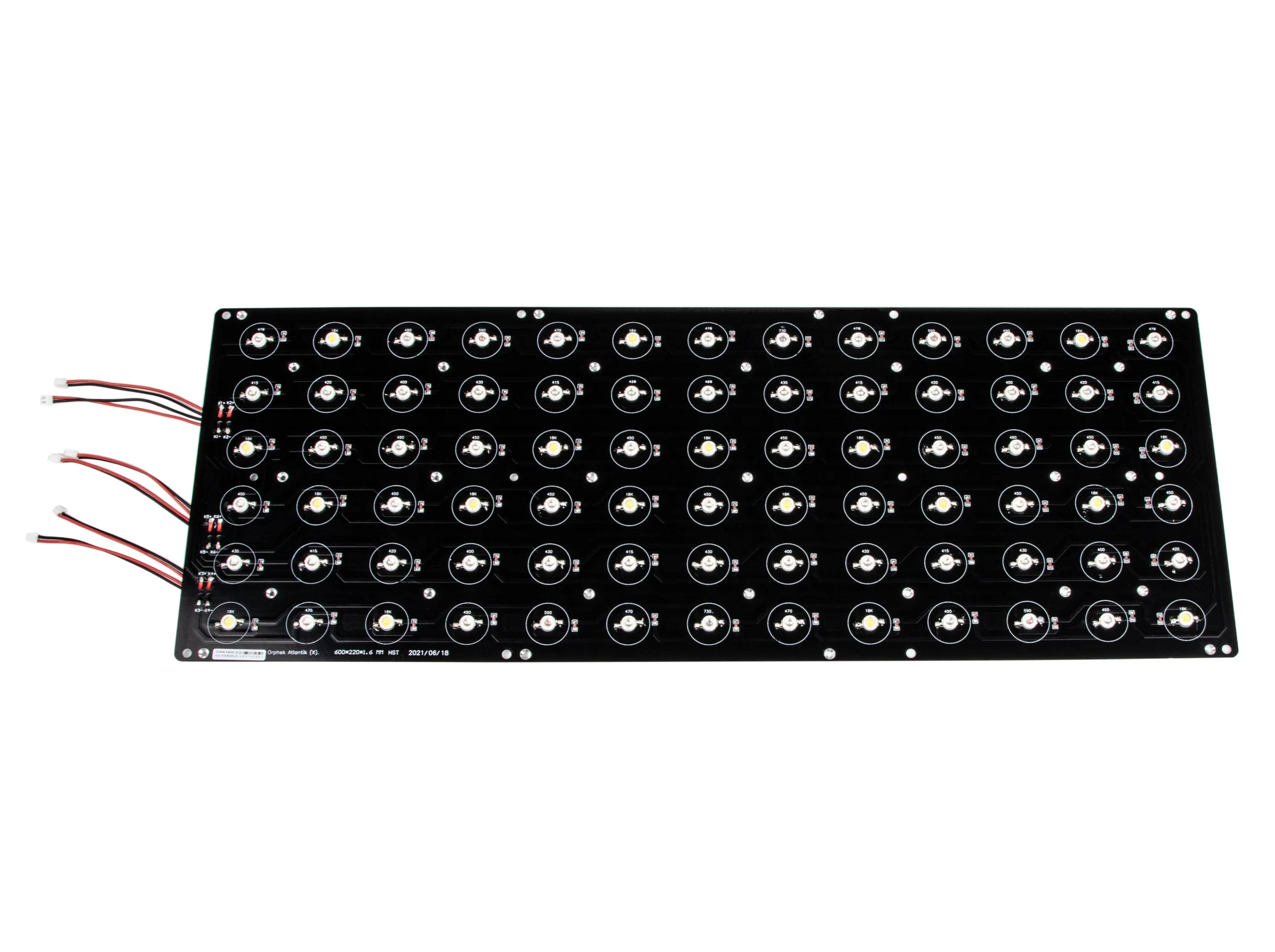

Orphek Atlantik iCon LED PCB Upgrade Kit — специализированный сервисный комплект модульной оптической модернизации, разработанный для владельцев полноразмерных светильников Orphek Atlantik предыдущих поколений (V4, V4 Gen 2, V3 и V2). Комплект представляет собой заводскую печатную плату на алюминиевой основе (Metal Core PCB) со смонтированной матрицей из 78 кастомных светодиодов Dual-Chip мощностью 5 Вт (суммарно 156 оптических кристаллов) с непрерывным спектральным охватом от актинического ультрафиолета 380 нм до инфракрасного диапазона 780 нм. Набор позволяет обновить спектральную формулу, поднять плотность полезного фотосинтетического излучения (PUR) и восстановить паспортную светоотдачу светильника до стандартов флагмана Atlantik iCon без необходимости полной замены корпуса, блока питания Mean Well или платы управления.
78 диодов Dual-Chip 5 Вт (156 чипов)
Двухчиповая архитектура диодов Orphek Custom: каждый кристалл запитан пониженным током для минимизации деградации люминофора и увеличения ресурса до 50 000+ часов.
Спектральная формула поколения iCon
Непрерывный диапазон 380–780 нм: актинический пик хлорофилла a, циановый канал хлорофилла c2, глубокий УФ для белков RFP и дневной спектр 18 000K.
Экономия до 70% стоимости нового светильника
Корпус из анодированного алюминия, вентиляторы, блок питания Mean Well и внешняя оптика сохраняются в работе — обновляется исключительно оптическая матрица.
Высокий квантовый выход PUR
Калиброванные пики излучения точно соответствуют спектрам поглощения симбиотических зооксантелл, обеспечивая рекордную скорость кальцификации SPS-акропор.
Алюминиевая подложка Metal Core PCB
Высокая теплопроводность металлического основания платы гарантирует эффективный отвод тепла на штатный радиатор светильника Atlantik.
Штатная геометрия посадки
Отверстия крепления и контакты шлейфов строго совпадают с ревизиями радиаторов Atlantik, обеспечивая быструю замену без механических доработок.
Спектральная архитектура светодиодной матрицы iCon LED PCB
| Спектральный диапазон | Конфигурация кристаллов матрицы | Биологическая функция в рифе |
|---|---|---|
| UVA / Violet (380–415 нм) | Ближний УФ 380–400 нм, фиолетовый 400–415 нм | Возбуждение глубоких флуоресцентных белков (RFP, dsRed), синтез защитных хромопротеинов кораллов POC. |
| Actinic & Royal Blue (420–460 нм) | Актинический пик 420–430 нм, Deep Royal Blue 450 нм | Максимальный квантовый импульс фотосинтеза симбиотических водорослей (хлорофилл a) и флуоресценция GFP. |
| Cyan & Sky Blue (460–490 нм) | Чистый синий 460–470 нм, циановый 470–490 нм | Поддержка фотосинтеза хлорофилла c2, устранение монохромности рифа и контрастный ридинг колоний. |
| Daylight & Amber (500–780 нм) | Дневные белые диоды 18 000K, теплый спектр, дальний красный | Естественное дневное освещение рифа, симуляция восходов/закатов и объемная цветопередача окраса рыб. |
Совместимость со светильниками предыдущих поколений
| Поколение светильника | Совместимость с LED PCB | Особенности совместной работы |
|---|---|---|
| Orphek Atlantik V4 / V4 Gen 2 | 100% штатная посадка | Плата полностью совместима с радиатором V4. Если планируется переход на управление через Orphek App без шлюза Gateway, рекомендуется комплект Combo Upgrade Kit. |
| Orphek Atlantik V3 / V3 Plus | Штатная замена платы | Заменяет старую плату V3. Рекомендуется одновременное обновление контроллера до версии iCon Control Board для поканального диммирования всех 6 спектральных зон. |
| Orphek Atlantik V2.1 / V2 | Требуется проверка шасси | Совместима по теплоотводу (рекомендуется консультация инженера RoyalReef для согласования ревизии шлейфов). |
Матрица сервисных комплектов модернизации Orphek
Плата управления iCon
Системный апгрейд: Замена только контроллера. Добавляет двухдиапазонный Wi-Fi, Bluetooth и приложение Orphek App, сохраняя существующую диодную плату.
Плата светодиодов LED PCB (Текущий товар)
Оптический апгрейд: Замена только матрицы на версию Dual-Chip 5 Вт (обновление спектра 380–780 нм и высокий PUR на существующей системе управления).
Комбинированный набор (Combo Kit)
Оптимальный баланс: Одновременная замена платы управления iCon и матрицы LED PCB — полноценное перерождение светильника в актуальный Atlantik iCon.
Полный комплект (Full Upgrade Kit)
Флагманский максимальный пакет: Плата iCon, матрица LED PCB, 4 новых вентилятора Smart Fan и новая верхняя акриловая панель корпуса.
Инженерный регламент RoyalReef по установке светодиодной платы LED PCB
1. Очистка радиатора и термопаста: Демонтируйте старую диодную плату и полностью удалите следы заводского термоинтерфейса с алюминиевого радиатора изопропиловым спиртом. Перед установкой новой платы LED PCB нанесите свежую неэлектропроводную термопасту равномерным тонким слоем по всей контактной плоскости для защиты чипов от перегрева.
2. Юстировка вторичной оптики: При установке штатных линзовых блоков 85° убедитесь, что центры оптических линз строго соосны кристаллам диодов Dual-Chip, а уплотнительные элементы плотно прилегают к плате без перекоса.
3. Акклиматизация кораллов: Новая светодиодная плата iCon обладает существенно более высокой квантовой плотностью фотонов по сравнению с диодами прошлых лет. При первом включении снизьте суммарную яркость на 40–50% и плавно наращивайте мощность в течение 3–4 недель для адаптации тканей кораллов.
Комплектация поставки
- Светодиодная печатная плата Orphek Atlantik iCon LED PCB (78 диодов Dual-Chip 5 Вт / 156 чипов);
- Комплект соединительных многопиновых интерфейсных шлейфов;
- Термостойкие крепежные винты из нержавеющей стали морского класса SUS316;
- Сервисная инструкция по демонтажу старой матрицы и установке новой платы.
Технические характеристики Orphek Atlantik iCon LED PCB Upgrade
| Артикул производителя (MPN / SKU) | ATLANTIK-ICON-LED-PCB |
| Тип компонента | Светодиодная печатная плата на алюминиевой основе (Metal Core LED PCB) |
| Конфигурация светодиодов | 78 кастомных светодиодов Dual-Chip мощностью 5 Вт (суммарно 156 оптических чипов) |
| Спектральный диапазон | 380–780 нм (полный биологический спектр Atlantik iCon от UVA до инфракрасного) |
| Количество каналов матрицы | 6 независимых спектральных линий управления |
| Аппаратная совместимость | Светильники Orphek Atlantik V4, V4 Gen 2, Atlantik V3 / V3 Plus, Atlantik V2 |
| Материал основания платы | Алюминиевый сплав высокой теплопроводности (Metal Core) |
| Сохраняемые компоненты | Оригинальный радиатор, блок питания Mean Well IP65, вентиляторы, внешняя оптика |
| Гарантия | 12 месяцев официальной сервисной поддержки RoyalReef |
| Страна бренда | США / Бразилия (Orphek LED Lighting) |
