Комплект модернизации системы управления до Atlantik iCon / Compact
Orphek Atlantik iCon Control System Upgrade — официальный сервисный комплект модернизации, реализующий философию устойчивого модульного инжиниринга Orphek: светильники предыдущих поколений не требуют замены корпуса, оптики или блока питания для перехода на технологии новейшей платформы iCon. Комплект включает обновленную материнскую плату управления (PC Board) со встроенным двухдиапазонным чипом Wi-Fi 2.4 ГГц + Bluetooth Low Energy. Модернизация полностью избавляет аквариумиста от необходимости использования внешнего хаба Orphek Gateway, обеспечивая мгновенное прямое подключение со смартфона через приложение Orphek App, 6-канальное регулирование и субмикронную систему диммирования 1000% Dimming Control System.
Отказ от Orphek Gateway
Прямой радиообмен со смартфоном по Bluetooth и прямое подключение к домашней сети Wi-Fi без покупки и настройки промежуточных шлюзов и роутеров.
Интеграция в Orphek App
Перевод светильника на современное мобильное приложение Orphek App (iOS / Android) с облачным доступом, графиками и мониторингом из любой точки мира.
Система 1000% Dimming Control
Прецизионная регулировка интенсивности от 0,1% до 100% мощности, гарантирующая плавные суточные сценарии и естественные лунные фазы без мерцания.
Синхронная группировка
Возможность объединения модернизированного Atlantik в единую виртуальную световую группу со светодиодными барами нового поколения OR4 iCon.
Сохранение корпуса и БП
Экономия до 70% стоимости нового светильника: массивный алюминиевый корпус, линзовая оптика и надежный блок питания Mean Well остаются в работе.
Модульная установка Plug & Play
Плата устанавливается в штатные посадочные места шасси с подключением стандартных шлейфов питания и термодатчиков без пайки.
Совместимость с поколениями светильников Atlantik
Комплект модернизации системы управления подходит для всех версий светильников серии Atlantik, оснащенных плоскими разъемами шлейфов:
| Поколение светильника | Совместимость с платой | Результат модернизации системы управления |
|---|---|---|
| Orphek Atlantik V4 / V4 Gen 2 | 100% штатная установка | Полный перевод на технологии iCon: отказ от Gateway, появление Bluetooth + Wi-Fi, расширенная лунная программа, управление в Orphek App. |
| Orphek Atlantik V4 Compact | 100% штатная установка | Прямое подключение к приложению Orphek App, группировка с компактными и полноразмерными приборами iCon. |
| Orphek Atlantik V3 / V3 Plus | Штатная замена платы | Замена устаревшего радиоканала на двухдиапазонный модуль iCon. Для обновления диодной матрицы рекомендуется дополнить набор платой LED PCB Upgrade. |
| Orphek Atlantik V2.1 / V2 | Требуется проверка ревизии | Переход на современную цифровую шину управления (рекомендуется консультация инженера RoyalReef перед установкой). |
Матрица программ модернизации Orphek в каталоге RoyalReef
Плата управления iCon (Текущий товар)
Базовый апгрейд «мозгов»: Замена только материнской платы. Дает Wi-Fi, Bluetooth, работу в Orphek App и диммирование 0,1–100% на существующих диодах.
Плата светодиодов LED PCB Upgrade
Апгрейд спектра: Замена светодиодной печатной платы на новую версию с двухчиповыми диодами Dual-Chip 5 Вт (новые длины волн и улучшенный PUR).
Комбинированный набор (Combo Kit)
Комплексное обновление: Включает одновременно плату управления iCon и новую печатную плату LED PCB для полной технической трансформации светильника.
Полный комплект (Full Upgrade Kit)
Максимальное перерождение: Плата iCon, LED-плата, обновленный верхний акриловый купол и новые высокоэффективные вентиляторы охлаждения.
Инженерный регламент RoyalReef по самостоятельной замене платы iCon
1. Обесточивание и антистатическая безопасность: Перед разборкой полностью отключите светильник от сети 220 В и отсоедините силовой разъем блока питания Mean Well. Работы по замене платы рекомендуется производить на антистатическом коврике либо касанием заземленного контура во избежание повреждения микроконтроллера статическим разрядом.
2. Порядок переподключения шлейфов: Снимите верхнюю акриловую панель, открутите крепежные винты старой платы и аккуратно отсоедините шлейфы управления драйверами, кабели вентиляторов и термодатчик. Установите новую плату iCon на штатные стойки и подключите разъемы до характерного щелчка фиксаторов.
3. Монтаж внешней антенны: Закрепите комплектную антенну Wi-Fi/Bluetooth в штатное отверстие корпуса, убедившись в правильной установке силиконового уплотнительного кольца для сохранения герметичности от испарений аквариума.

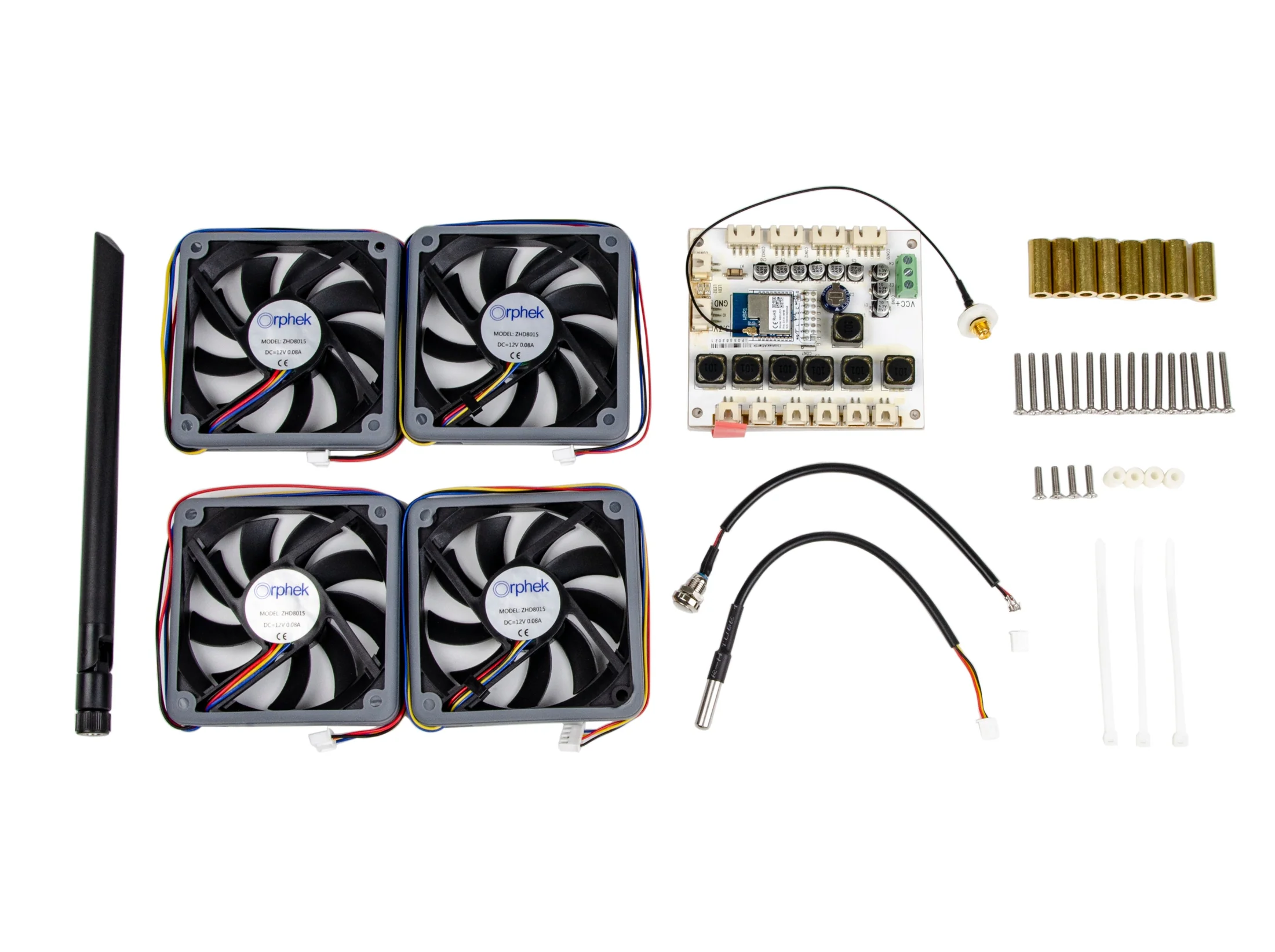

Комплектация поставки
- Материнская системная плата управления Orphek Atlantik iCon PC Board;
- Внешняя всенаправленная антенна Wi-Fi / Bluetooth с влагозащитным уплотнителем;
- Комплект соединительных интерфейсных кабелей и шлейфов;
- Монтажные изолирующие стойки и крепежные винты;
- Пошаговая сервисная инструкция по замене и первичной калибровке в приложении Orphek App.
Технические характеристики Orphek Atlantik iCon Control System Upgrade
| Артикул производителя (MPN / SKU) | ATLANTIK-ICON-UPGRADE-SYS |
| Тип компонента | Системная плата управления и беспроводной связи (iCon Motherboard) |
| Беспроводные интерфейсы связи | Двухдиапазонный Wi-Fi (2.4 ГГц, 802.11 b/g/n) + Bluetooth Low Energy (BLE) |
| Программное обеспечение | Бесплатное мобильное приложение Orphek App (iOS и Android) |
| Количество каналов управления | 6 независимых каналов диммирования с точностью 1000% Dimming Control (0,1–100%) |
| Аппаратная совместимость | Светильники Orphek Atlantik V4, V4 Gen 2, Atlantik Compact V4, Atlantik V3 / V2 |
| Необходимость внешнего хаба | Не требуется (прямое подключение к роутеру и смартфону без Orphek Gateway) |
| Питание платы | Питание от штатной линии постоянного тока светильника через внутренний стабилизатор |
| Гарантия | 12 месяцев официальной сервисной поддержки RoyalReef |
| Страна бренда | США / Бразилия (Orphek LED Lighting) |
